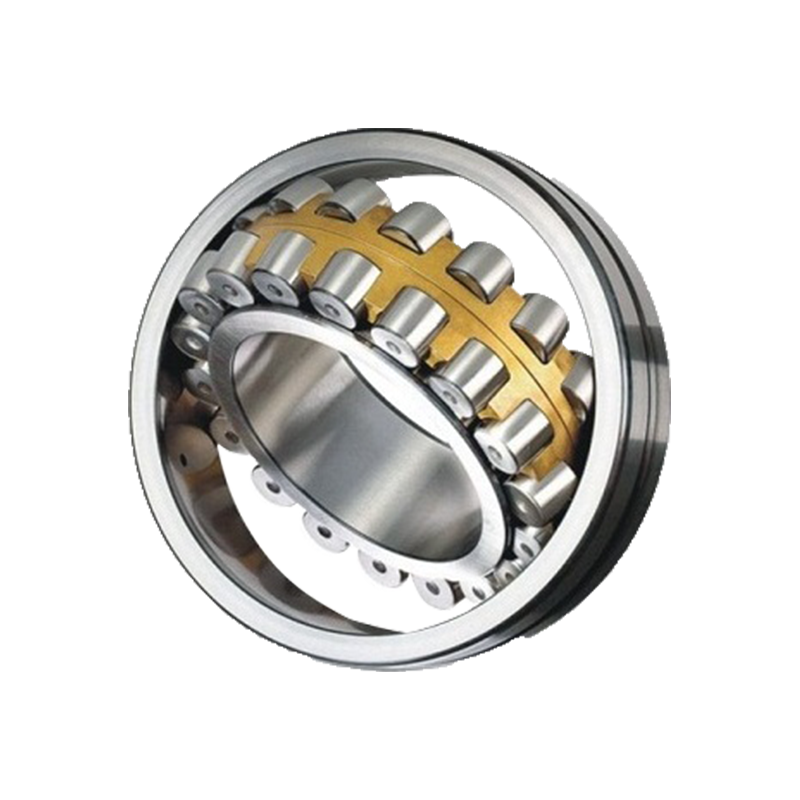

23200 সিরিজের গোলাকার রোলার বিয়ারিংগুলি ভারী লোড এবং শক লোডের অবস্থার জন্য উপযুক্ত এক ধরণের বিয়ারিং, চমৎকার স্ব-সারিবদ্ধ কর্মক্ষমতা সহ, যা শ্যাফ্ট মিসলাইনমেন্ট বা হাউজিং মিসলাইনমেন্টের কারণে বিয়ারিং দ্বারা উত্পন্ন কৌণিক ত্রুটিকে স্বয়ংক্রিয়ভাবে সামঞ্জস্য করতে পারে। এই বিয়ারিংগুলির রোলারগুলি আকৃতিতে গোলাকার, এবং ভিতরের এবং বাইরের রিংগুলির রেসওয়েগুলিও গোলাকার, যা তাদের কার্যকরভাবে লোড বিতরণ করতে, ঘর্ষণ এবং পরিধান কমাতে এবং পরিষেবা জীবনকে দীর্ঘায়িত করতে সক্ষম করে৷ পরিবেশ, এবং উচ্চ গতি এবং চরম তাপমাত্রা কাজের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেয়।
23200 সিরিজের গোলাকার রোলার বিয়ারিং এর ডাবল-সারি প্রতিসম রোলার কনফিগারেশনের মাধ্যমে রেডিয়াল লোড এবং দ্বিমুখী অক্ষীয় লোডগুলিকে মিটমাট করে। বাইরের রিংটি একটি গোলাকার রেসওয়েকে অন্তর্ভুক্ত করে যা স্ব-সারিবদ্ধকরণ সক্ষম করে, খাদ এবং আবাসনের মধ্যে কৌণিক মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দেয়। এই সিরিজটিতে একটি মেশিনযুক্ত পিতল বা ইস্পাত খাঁচা সহ একটি অপ্টিমাইজ করা রোলার জ্যামিতি রয়েছে যা বিভিন্ন লোড পরিস্থিতিতে রোলারের ব্যবধান বজায় রাখে। স্ট্যান্ডার্ড স্টিল রিটেইনারদের জন্য বিয়ারিং -30°C থেকে 150°C তাপমাত্রা পরিসরের মধ্যে কাজ করে। প্রান্তের চাপ কমাতে প্রতিটি ইউনিটে রোলার এবং রেসওয়েতে একটি লগারিদমিক প্রোফাইল রয়েছে। অভ্যন্তরীণ ক্লিয়ারেন্স গ্রুপ সিএন স্ট্যান্ডার্ড, স্পেসিফিকেশন অনুযায়ী C3 এবং C4 উপলব্ধ। লোড রেটিং ISO 281 গণনা পদ্ধতি অনুসরণ করে।
| বোরের ব্যাস পরিসীমা | 40 মিমি থেকে 200 মিমি |
| বাইরের ব্যাস পরিসীমা | 80 মিমি থেকে 420 মিমি |
| প্রস্থ পরিসীমা | 23 মিমি থেকে 138 মিমি |
| ডায়নামিক লোড রেটিং (C) | 98 kN থেকে 1680 kN |
| স্ট্যাটিক লোড রেটিং (C0) | 127 kN থেকে 2360 kN |
| গতি সীমিত করা (গ্রীস) | 2000 আরপিএম থেকে 5000 আরপিএম |
| সীমিত গতি (তেল) | 2600 আরপিএম থেকে 6700 আরপিএম |
| খাঁচা উপাদান বিকল্প | পিতল, ইস্পাত, পলিমাইড |
| অভ্যন্তরীণ ক্লিয়ারেন্স ক্লাস | CN, C3, C4 |
23200 সিরিজে কোন তৈলাক্তকরণ পদ্ধতি প্রযোজ্য?
NLGI গ্রেড 2 বা 3 লিথিয়াম-কমপ্লেক্স সাবান দিয়ে গ্রীস তৈলাক্তকরণ সীমিত গতির 70% এর নিচে গতির জন্য আদর্শ। তেল সঞ্চালন বা তেল স্নানের তৈলাক্তকরণ প্রযোজ্য হয় যখন অপারেটিং তাপমাত্রা 100°C অতিক্রম করে বা গতি সীমিত মান অতিক্রম করে।
কিভাবে সঠিক অভ্যন্তরীণ ক্লিয়ারেন্স নির্বাচন করবেন?
CN ক্লিয়ারেন্স 20°C এবং 80°C এর মধ্যে স্টিলের শ্যাফ্টের সাথে স্বাভাবিক অপারেটিং তাপমাত্রার জন্য উপযুক্ত। যখন অভ্যন্তরীণ রিং এবং হাউজিংয়ের মধ্যে তাপমাত্রার পার্থক্য 15°C অতিক্রম করে বা যখন হস্তক্ষেপ ফিট খাদ ব্যাসের 0.05% অতিক্রম করে তখন C3 ক্লিয়ারেন্স প্রযোজ্য।
ভারবহন প্রতিস্থাপন প্রয়োজনীয়তা কি নির্দেশ করে?
ISO 10816-3 থ্রেশহোল্ড অতিক্রম করে অপারেটিং কম্পনের প্রশস্ততা বৃদ্ধি, সামঞ্জস্যপূর্ণ লোডের অধীনে 95°C এর উপরে বিয়ারিং হাউজিং তাপমাত্রা বৃদ্ধি, বা ঘূর্ণনের সময় শ্রবণযোগ্য ধাতব গ্রাইন্ডিং।
মাউন্ট পদ্ধতি
অভ্যন্তরীণ রিং সমানভাবে প্রসারিত করতে ইন্ডাকশন হিটার ব্যবহার করুন। স্ট্যান্ডার্ড বিয়ারিং স্টিলের জন্য সর্বোচ্চ গরম করার তাপমাত্রা 110°C পর্যন্ত সীমাবদ্ধ। কঠোরতার উপর টেম্পারিং প্রভাব এড়াতে 120 ডিগ্রি সেলসিয়াস অতিক্রম করবেন না।
খাদ ফিট সুপারিশ
ঘূর্ণায়মান শ্যাফ্ট অ্যাপ্লিকেশনের জন্য, f6 বা m6 সহনশীলতার সাথে হস্তক্ষেপ ফিট ব্যবহার করুন। স্থির শ্যাফট অ্যাপ্লিকেশনের জন্য, h6 বা h7 ট্রানজিশন ফিট ব্যবহার করুন। হাউজিং বোর সহনশীলতা বিভক্ত হাউজিংয়ের জন্য H7 বা কঠিন আবাসনের জন্য P6 হিসাবে সুপারিশ করা হয়।
তৈলাক্তকরণ ব্যবধান
স্বাভাবিক অবস্থার অধীনে প্রতি 1000 অপারেটিং ঘন্টা বা তিন মাসের সময়কাল রিগ্রিজ করুন। 70 ডিগ্রি সেলসিয়াসের উপরে পরিবেষ্টিত তাপমাত্রার জন্য, রিগ্রিজিং ব্যবধান কমিয়ে 500 ঘন্টা করুন।
স্টোরেজ শর্ত
জারা প্রতিরোধক অক্ষত সঙ্গে মূল প্যাকেজিং সংরক্ষণ করুন. 65% RH এর নিচে পরিবেষ্টিত আর্দ্রতা, তাপমাত্রা সীমা 0°C থেকে 40°C। তিনটি প্যালেটের বেশি স্ট্যাকিং এড়িয়ে চলুন।
পণ্যের পরামিতি

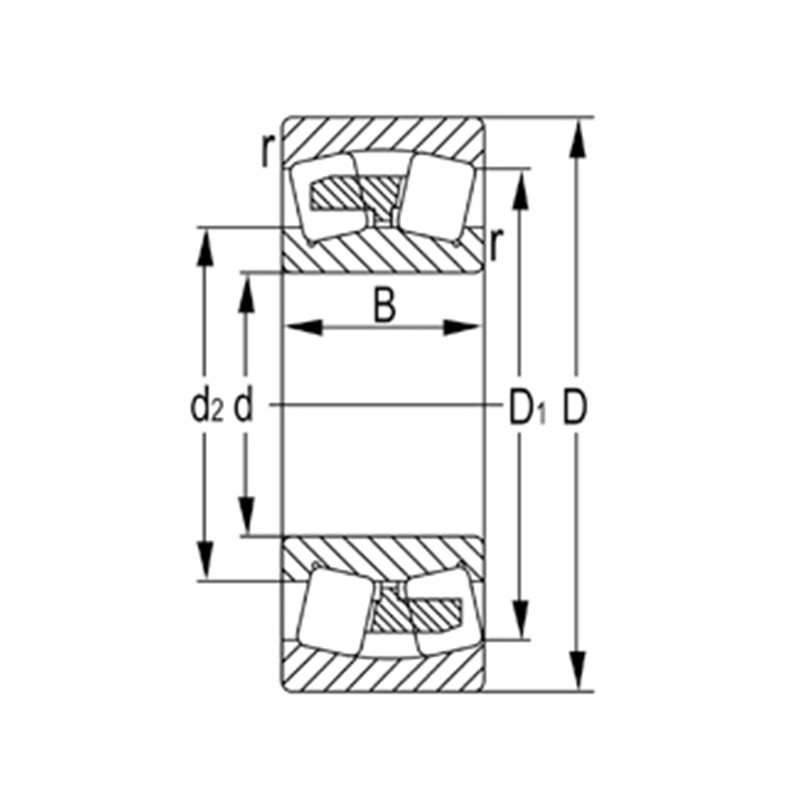

| পদবী | প্রধান মাত্রা (মিমি) | বেসিক লোড রেটিং (KN) | সীমিত গতি (rpm) | ওজন | |||||
|---|---|---|---|---|---|---|---|---|---|
| d | ডি | খ | rs মিনিট | ডিynamic(Cr) | স্ট্যাটিক(কর) | গ্রীস | তেল | (কেজি) | |
| 23218 | 90 | 160 | 52.4 | 2 | 315 | 455 | 1800 | 2800 | 4.45 |
| 23218K | 90 | 160 | 52.4 | 2 | 315 | 455 | 1800 | 2800 | 4.32 |
| 23218KW33C3 | 90 | 160 | 52.4 | 2 | 315 | 455 | 1800 | 2800 | 4.32 |
| 23218W33C3 | 90 | 160 | 52.4 | 2 | 315 | 455 | 1800 | 2800 | 4.45 |
| 23220 | 100 | 180 | 60.3 | 2.1 | 405 | 580 | 1600 | 2500 | 6.47 |
| 23220K | 100 | 180 | 60.3 | 2.1 | 405 | 580 | 1600 | 2500 | 6.28 |
| 23220KW33C3 | 100 | 180 | 60.3 | 2.1 | 405 | 580 | 1600 | 2500 | 6.28 |
| 23220W33C3 | 100 | 180 | 60.3 | 2.1 | 405 | 580 | 1600 | 2500 | 6.47 |
| 23222 | 110 | 200 | 69.8 | 2.1 | 515 | 760 | 1400 | 2200 | 9.71 |
| 23222K | 110 | 200 | 69.8 | 2.1 | 515 | 760 | 1400 | 2200 | 9.43 |
| 23222KW33C3 | 110 | 200 | 69.8 | 2.1 | 515 | 760 | 1400 | 2200 | 9.43 |
| 23222W33C3 | 110 | 200 | 69.8 | 2.1 | 515 | 760 | 1400 | 2200 | 9.71 |
| 23224 | 120 | 215 | 76 | 2.1 | 585 | 880 | 1300 | 2000 | 12.1 |
| 23224K | 120 | 215 | 76 | 2.1 | 585 | 880 | 1300 | 2000 | 11.7 |
| 23224KW33C3 | 120 | 215 | 76 | 2.1 | 585 | 880 | 1300 | 2000 | 11.7 |
| 23224W33C3 | 120 | 215 | 76 | 2.1 | 585 | 880 | 1300 | 2000 | 12.1 |
| 23226 | 130 | 230 | 80 | 3 | 685 | 1060 | 1200 | 1900 | 14.3 |
| 23226K | 130 | 230 | 80 | 3 | 685 | 1060 | 1200 | 1900 | 13.9 |
| 23226KW33C3 | 130 | 230 | 80 | 3 | 685 | 1060 | 1200 | 1900 | 13.9 |
| 23226W33C3 | 130 | 230 | 80 | 3 | 685 | 1060 | 1200 | 1900 | 14.3 |
| 23228 | 140 | 250 | 88 | 3 | 805 | 1270 | 1100 | 1700 | 18.8 |
| 23228K | 140 | 250 | 88 | 3 | 805 | 1270 | 1100 | 1700 | 18.2 |
| 23228KW33C3 | 140 | 250 | 88 | 3 | 805 | 1270 | 1100 | 1700 | 18.2 |
| 23228W33C3 | 140 | 250 | 88 | 3 | 805 | 1270 | 1100 | 1700 | 18.8 |
| 23230 | 150 | 270 | 96 | 3 | 935 | 1460 | 1000 | 1600 | 24.1 |
| 23230K | 150 | 270 | 96 | 3 | 935 | 1460 | 1000 | 1600 | 23.4 |
| 23230KW33C3 | 150 | 270 | 96 | 3 | 935 | 1460 | 1000 | 1600 | 23.4 |
| 23230W33C3 | 150 | 270 | 96 | 3 | 935 | 1460 | 1000 | 1600 | 24.1 |
| 23232 | 160 | 290 | 104 | 3 | 1050 | 1660 | 960 | 1500 | 30 |
| 23232K | 160 | 290 | 104 | 3 | 1050 | 1660 | 960 | 1500 | 29.1 |
| 23232KW33C3 | 160 | 290 | 104 | 3 | 1050 | 1660 | 960 | 1500 | 29.1 |
| 23232W33C3 | 160 | 290 | 104 | 3 | 1050 | 1660 | 960 | 1500 | 30 |
| 23234 | 170 | 310 | 110 | 4 | 1180 | 1960 | 910 | 1400 | 36.8 |
| 23234K | 170 | 310 | 110 | 4 | 1180 | 1960 | 910 | 1400 | 35.7 |
| 23234KW33C3 | 170 | 310 | 110 | 4 | 1180 | 1960 | 910 | 1400 | 35.7 |
| 23234W33C3 | 170 | 310 | 110 | 4 | 1180 | 1960 | 910 | 1400 | 36.8 |
| 23236 | 180 | 320 | 112 | 4 | 1230 | 2000 | 850 | 1300 | 39 |
| 23236K | 180 | 320 | 112 | 4 | 1230 | 2000 | 850 | 1300 | 37.8 |
| 23236KW33C3 | 180 | 320 | 112 | 4 | 1230 | 2000 | 850 | 1300 | 37.8 |
| 23236W33C3 | 180 | 320 | 112 | 4 | 1230 | 2000 | 850 | 1300 | 39 |
| 23238 | 190 | 340 | 120 | 4 | 1400 | 2330 | 790 | 1200 | 47.6 |
| 23238K | 190 | 340 | 120 | 4 | 1400 | 2330 | 790 | 1200 | 46.2 |
| 23238KW33C3 | 190 | 340 | 120 | 4 | 1400 | 2330 | 790 | 1200 | 46.2 |
| 23238W33C3 | 190 | 340 | 120 | 4 | 1400 | 2330 | 790 | 1200 | 47.6 |
| 23240 | 200 | 360 | 128 | 4 | 1610 | 2640 | 750 | 1200 | 57.2 |
| 23240K | 200 | 360 | 128 | 4 | 1610 | 2640 | 750 | 1200 | 55.5 |
| 23240KW33C3 | 200 | 360 | 128 | 4 | 1610 | 2640 | 750 | 1200 | 55.5 |
| 23240W33C3 | 200 | 360 | 128 | 4 | 1610 | 2640 | 750 | 1200 | 57.2 |
| 23244 | 220 | 400 | 144 | 4 | 2010 | 3350 | 670 | 1000 | 80 |
| 23244K | 220 | 400 | 144 | 4 | 2010 | 3350 | 670 | 1000 | 77.6 |
| 23244KW33C3 | 220 | 400 | 144 | 4 | 2010 | 3350 | 670 | 1000 | 77.6 |
| 23244W33C3 | 220 | 400 | 144 | 4 | 2010 | 3350 | 670 | 1000 | 80 |
| 23248 | 240 | 440 | 160 | 4 | 2430 | 4100 | 610 | 940 | 108 |
| 23248K | 240 | 440 | 160 | 4 | 2430 | 4100 | 610 | 940 | 105 |
| 23248KW33C3 | 240 | 440 | 160 | 4 | 2430 | 4100 | 610 | 940 | 105 |
| 23248W33C3 | 240 | 440 | 160 | 4 | 2430 | 4100 | 610 | 940 | 108 |
| 23252 | 260 | 480 | 174 | 5 | 2760 | 4700 | 560 | 860 | 141 |
| 23252K | 260 | 480 | 174 | 5 | 2760 | 4700 | 560 | 860 | 137 |
| 23252KW33C3 | 260 | 480 | 174 | 5 | 2760 | 4700 | 560 | 860 | 137 |
| 23252W33C3 | 260 | 480 | 174 | 5 | 2760 | 4700 | 560 | 860 | 141 |
| 23256 | 280 | 500 | 176 | 5 | 2930 | 5150 | 510 | 790 | 150 |
| 23256K | 280 | 500 | 176 | 5 | 2930 | 5150 | 510 | 790 | 145 |
| 23256KW33C3 | 280 | 500 | 176 | 5 | 2930 | 5150 | 510 | 790 | 145 |
| 23256W33C3 | 280 | 500 | 176 | 5 | 2930 | 5150 | 510 | 790 | 150 |
| 23260 | 300 | 540 | 192 | 5 | 3450 | 6000 | 470 | 730 | 193 |
| 23260K | 300 | 540 | 192 | 5 | 3450 | 6000 | 470 | 730 | 187 |
| 23260KW33C3 | 300 | 540 | 192 | 5 | 3450 | 6000 | 470 | 730 | 187 |
| 23260W33C3 | 300 | 540 | 192 | 5 | 3450 | 6000 | 470 | 730 | 193 |
