শিল্প
পরিবহন
অভ্যন্তরীণ ট্রান্সমিশন গিয়ারস, শ্যাফটস, স্টিয়ারিং গিয়ারস এবং পরিবহন যানবাহনের জন্য স্টিয়ারিং নাকলস
সম্পর্কিত পণ্য
×
| প্রকার | চাকা টাইপ | মাত্রা (মিমি) | লোড (কেএন) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ক | খ | গ | ডি | ই | চ | ছ | এইচ | এল | ডি 1 | ডি 2 | ডি 3 | ডি 4 | ডি 5 | ডি | ডি 1 | ডিপি | আর | সিডাব্লু | গরু | ||
| V | FR10 | 22.62 | 10.5 | 10 | 1 | 1 | 2 | 7 | 15.4 | 30 | 6.4 | 15 | 20.8 | 11 | 42 | 9 | 2.6 | 3 | 200 | 4.9 | 5.3 |
| - | F10z | 22.62 | 10.5 | 10 | 1 | 0 | 2 | 7 | 15.4 | 30 | 6.4 | 15 | 20.8 | 11 | 42 | 9 | 2.6 | 3 | 200 | 4.9 | 5.3 |
| রেল | FR15 | 29.65 | 12 | 12 | 1 | 1 | 2 | 9 | 18.5 | 35 | 8.4 | 15 | 23.8 | 14 | 53 | 14 | 2.6 | 3 | 250 | 7.2 | 6.8 |
| - | F15z | 29.65 | 12 | 12 | 1 | 0 | 2 | 9 | 18.5 | 35 | 8.4 | 15 | 23.8 | 14 | 53 | 14 | 2.6 | 3 | 250 | 7.2 | 6.8 |
| - | এফআর 20 | 36.2 | 16 | 15 | 1 | 1 | 3 | 11 | 22.5 | 46 | 10.5 | 20 | 22.7 | 18 | 63 | 20 | 2.6 | 3 | 300 | 10.2 | 9.5 |
| - | F20z | 36.2 | 16 | 15 | 1 | 0 | 3 | 11 | 22.5 | 46 | 10.5 | 20 | 22.7 | 18 | 63 | 20 | 2.6 | 3 | 300 | 10.2 | 9.5 |
| গাইড | F22 | 39.4 | 16 | 15 | 1 | 2 | 3 | 11 | 27.5 | 46 | 10.5 | 20 | 33 | 18 | 70 | 20 | 2.6 | 3 | 300 | 24.6 | 16.2 |
| - | F22z | 39.4 | 16 | 15 | 1 | 0 | 3 | 11 | 27.5 | 46 | 10.5 | 20 | 33 | 18 | 70 | 20 | 2.6 | 3 | 300 | 24.6 | 16.2 |
| চাকা | F25 | 43.42 | 20.5 | 20 | 1 | 1 | 3.5 | 13 | 27.5 | 60 | 13 | 25 | 35.6 | 20 | 77 | 24 | 4.1 | 4.5 | 360 | 16.3 | 15 |
| - | F25z | 43.42 | 20.5 | 20 | 1 | 0 | 3.5 | 13 | 27.5 | 60 | 13 | 25 | 35.6 | 20 | 77 | 24 | 4.1 | 4.5 | 360 | 16.3 | 15 |
| - | FR35 | 61.25 | 30 | 25 | 1 | 1 | 7.5 | 18 | 42 | 84 | 17 | 40 | 56.9 | 30 | 35 | 4.1 | 4.5 | 500 | 28.4 | 32 | |
| - | F35z | 61.25 | 30 | 25 | 1 | 0 | 7.5 | 18 | 42 | 84 | 17 | 40 | 56.9 | 30 | 35 | 4.1 | 4.5 | 500 | 28.4 | 32 | |
| - | এলআর 10 | - | 10.5 | 10 | 1 | 1 | 2 | 7 | 15.4 | 30 | 6.4 | 15 | 20.8 | 11 | 47 | - | 2.6 | 3 | 500 | 4.9 | 5.3 |
| - | Lr10z | - | 10.5 | 10 | 1 | 0 | 2 | 7 | 15.4 | 30 | 6.4 | 15 | 20.8 | 11 | 47 | - | 2.6 | 3 | 500 | 4.9 | 5.3 |
| চাকা | Lr15 | - | 12 | 12 | 1 | 1 | 2 | 9 | 18.5 | 35 | 8.4 | 15 | 23.8 | 14 | 47 | - | 2.6 | 3 | 500 | 7.2 | 6.8 |
| - | Lr15z | - | 12 | 12 | 1 | 0 | 2 | 9 | 18.5 | 35 | 8.4 | 15 | 23.8 | 14 | 47 | - | 2.6 | 3 | 500 | 7.2 | 6.8 |
| - | Lr20 | - | 16 | 15 | 1 | 1 | 3 | 11 | 22.5 | 46 | 10.5 | 20 | 22.7 | 18 | 72 | - | 2.6 | 3 | 500 | 10.2 | 9.5 |
| - | Lr20z | - | 16 | 15 | 1 | 0 | 3 | 11 | 22.5 | 46 | 10.5 | 20 | 22.7 | 18 | 72 | - | 2.6 | 3 | 500 | 10.2 | 9.5 |
| - | Lr25 | - | 20.5 | 20 | 1 | 1 | 3.5 | 13 | 27.5 | 60 | 13 | 25 | 35.6 | 20 | 85 | - | 4.1 | 4.5 | 500 | 16.3 | 15 |
| - | Lr25z | - | 20.5 | 20 | 1 | 0 | 3.5 | 13 | 27.5 | 60 | 13 | 25 | 35.6 | 20 | 85 | - | 4.1 | 4.5 | 500 | 16.3 | 15 |
| - | Lr35 | - | 30 | 25 | 1 | 1 | 7.5 | 18 | 42 | 84 | 17 | 40 | 56.9 | 30 | - | 4.1 | 4.5 | 500 | 28.4 | 32 | |
| - | Lr35z | - | 30 | 25 | 1 | 0 | 7.5 | 18 | 42 | 84 | 17 | 40 | 56.9 | 30 | - | 4.1 | 4.5 | 500 | 28.4 | 32 | |
এফআর সিরিজ
×
| উপাধি | মাত্রা (মিমি) | α · ≈ | লোড রেটিং (কেএন) | ওজন (কেজি) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| টাইপ 1 | টাইপ 2 | ডি | ডি | খ | গ | ডি কে | আর 1 এস মিনিট | আর 2 এস মিনিট | গ | কো | ||
| Ge6e | - | 6 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 13 | 3.4 | 17 | 0.004 |
| Ge8e | - | 8 | 16 | 8 | 5 | 13 | 0.3 | 0.3 | 15 | 5.5 | 27.5 | 0.007 |
| GE10E | - | 10 | 19 | 9 | 6 | 16 | 0.3 | 0.3 | 12 | 8.15 | 40.5 | 0.011 |
| জিই 12 ই | - | 12 | 22 | 10 | 7 | 18 | 0.3 | 0.3 | 11 | 10.8 | 54 | 0.016 |
| GB15ES | - | 15 | 26 | 12 | 9 | 22 | 0.3 | 0.3 | 8 | 17 | 85 | 0.025 |
| জিই 17 ই | - | 17 | 30 | 14 | 10 | 25 | 0.3 | 0.3 | 10 | 21.2 | 106 | 0.041 |
| GE20ES | GE20ES-2RS | 20 | 35 | 16 | 12 | 29 | 0.6 | 0.3 | 9 | 30 | 146 | 0.061 |
| GE25ES | GE25ES-2RS | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 7 | 48 | 240 | 0.11 |
| GE30ES | GE30ES-2RS | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 6 | 62 | 310 | 0.14 |
| GE35ES | GE35ES-2RS | 35 | 55 | 25 | 20 | 47 | 0.6 | 1 | 6 | 80 | 400 | 0.22 |
| Ge40es | Ge40es-2rs | 40 | 62 | 28 | 22 | 53 | 0.6 | 1 | 7 | 100 | 500 | 0.3 |
| GE45ES | GE45ES-2RS | 45 | 68 | 32 | 25 | 60 | 0.6 | 1 | 7 | 127 | 640 | 0.4 |
| GE50ES | Ge50es-2rs | 50 | 75 | 35 | 28 | 66 | 0.6 | 1 | 6 | 156 | 780 | 0.54 |
| Ge60es | GE60ES-2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 1 |
| Ge70es | Ge70es-2rs | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 315 | 1560 | 1.5 |
| জিবি 80 বি | GE80ES-2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 2.2 |
| GE90ES | Ge90es-2rs | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 490 | 2450 | 2.7 |
| GE100ES | GE100ES-2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 610 | 3050 | 4.3 |
| GE110ES | GE110ES-2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 655 | 3250 | 4.7 |
| GE120ES | GE120ES-2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 8 |
| Ge140es | GE140ES-2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1080 | 5400 | 11 |

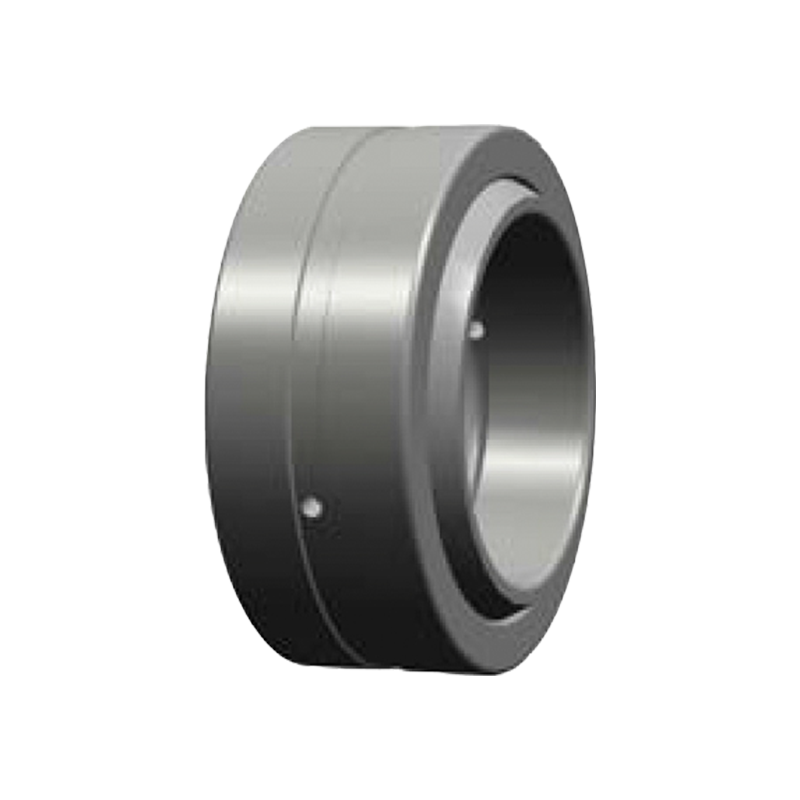

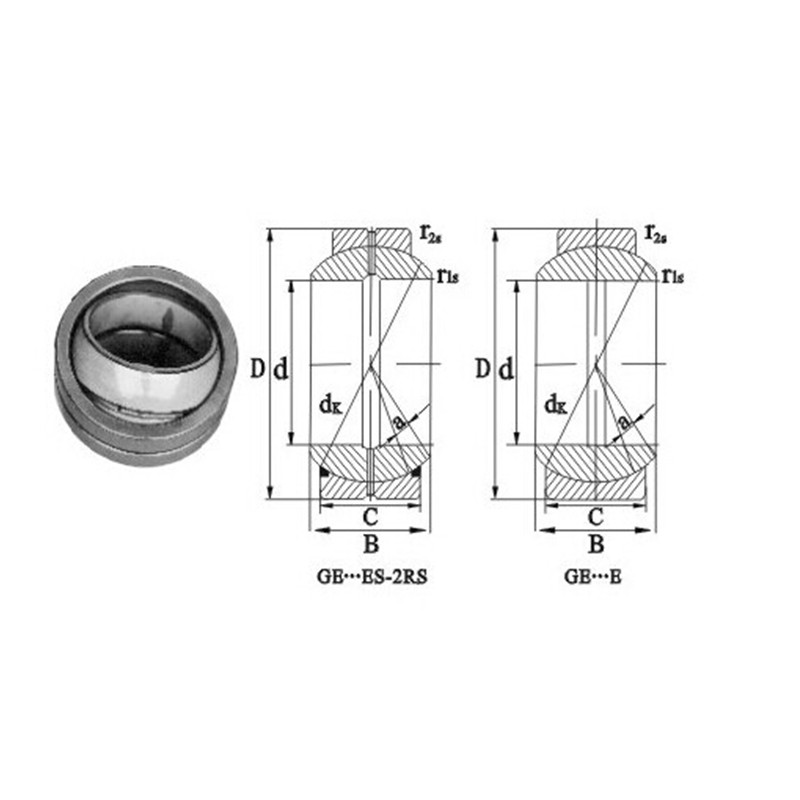

জিই ... (ই) ইএস -2 আরএস
×
| রজন রিটেনার | নামমাত্র শ্যাফ্ট ব্যাস | ডা | প্রধান মাত্রা এবং সহনশীলতা | উদ্দীপনা | রেডিয়াল ক্লিয়ারেন্স (সর্বোচ্চ) | বেসিক লোড রেটিং (কেএন) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| এলএমবি… উউ | বল সার্কিট | ওজন (কেজি) | এলএমবি… উউ-এজে | বল সার্কিট | ওজন | এলএমবি… ইউইউ-ওপ | বল সার্কিট | ওজন (কেজি) | ইঞ্চি | মিমি | ইঞ্চি | মিমি | নির্ভুলতা (ইঞ্চি) | নির্ভুলতা (μm) | উচ্চ (ইঞ্চি) | উচ্চ (μm) | ডি (ইঞ্চি/মিমি) | ডি সহনশীলতা （ইঞ্চি） | ডি সহনশীলতা （(μm） | এল (ইঞ্চি/মিমি) | এল সহনশীলতা (ইঞ্চি) | এল সহনশীলতা (μm) | বি (ইঞ্চি/মিমি) | বি সহনশীলতা (ইঞ্চি) | বি সহনশীলতা (μm) | ডাব্লু (ইঞ্চি/মিমি) | ডি 1 (ইঞ্চি/মিমি) | এইচ (ইঞ্চি/মিমি) | এইচ 1 (ইঞ্চি/মিমি) | θ | নির্ভুলতা | উচ্চ | গতিশীল | স্থির | |
| এলএমবি 4 | 4 | 8 | LMB4-এজে | 4 | 7.5 | - | - | - | 1/4 | 6.35 | 0.25 | 6.35 | 0/-। 00025 | 0/-6 | 0/-। 00040 | 0/-9 | .5000/12.700 | 0/-। 00045 | 0/-11 | .7500/19.050 | 0/-। 008 | 0/-200 | .5110/12.98 | 0/-। 008 | 0/-200 | .0390/0.992 | .4687/11.906 | .04/1 | - | - | .0003/8 | .0005/12 | -.0001/-3 | 206 | 265 |
| Lmb6uu | 4 | 14 | Lmb6uu-aj | 4 | 13.5 | - | - | - | 3/8 | 9.525 | 0.375 | 9.525 | 0/-। 00025 | 0/-6 | 0/-। 00040 | 0/-9 | .6250/15.875 | 0/-। 00050 | 0/-13 | .8750/22.225 | 0/-। 008 | 0/-200 | .6358/16.15 | 0/-। 008 | 0/-200 | .0390/0.992 | .5880/14.935 | .04/1 | - | - | .0003/8 | .0005/12 | -.0001/-3 | 225 | 314 |
| Lmb8uu | 4 | 37 | Lmb8uu-aj | 4 | 36.5 | Lmb8uu-ওপ | 3 | 28 | 1/2 | 12.7 | 0.5 | 12.7 | 0/-। 00025 | 0/-6 | 0/-। 00040 | 0/-9 | .8750/22.225 | 0/-। 00050 | 0/-13 | 1.2500/31.750 | 0/-। 008 | 0/-200 | .9625/24.46 | 0/-। 008 | 0/-200 | .0459/1.168 | .8209/20.853 | .06/1.5 | .34/7.9375 | 80 ° | .0003/8 | .0005/12 | -.0001/-3 | 510 | 784 |
| Lmb10uu | 4 | 76 | Lmb10uu-aj | 4 | 74 | LMB10UU-OP | 3 | 57 | 5/8 | 15.875 | 0.625 | 15.875 | 0/-। 00025 | 0/-6 | 0/-। 00040 | 0/-9 | 1.1250/28.575 | 0/-। 00050 | 0/-13 | 1.5000/38.100 | 0/-। 008 | 0/-200 | 1.1039/28.04 | 0/-। 008 | 0/-200 | .0559/1.422 | 1.0590/26.899 | .06/1.5 | .375/9.525 | 80 ° | .0003/8 | .0005/12 | -.0001/এএইচ 15-4 | 774 | 1180 |
| LMB12UU | 5 | 95 | Lmb12uu-aj | 5 | 93 | LMB12UU-OP | 4 | 76 | 3/4 | 19.05 | 0.75 | 19.05 | 0/-। 00030 | 0/-7 | 0/-। 00040 | 0/-10 | 31.750/1.2500 | 0/-। 00065 | 0/-16 | 1.6250/41.275 | 0/-। 008 | 0/-200 | 1.1657/29.61 | 0/-। 008 | 0/-200 | .0559/1.422 | 1.1760/29.870 | .06/1.5 | .4375/11.1125 | 60 ° | .0004/10 | .0006/15 | -.0002/এএইচ 15-4 | 862 | 1370 |
| Lmb16uu | 6 | 200 | Lmb16uu-aj | 6 | 198 | LMB16UU-OP | 5 | 170 | 1 | 25.4 | 1 | 25.4 | 0/-। 00030 | 0/-7 | 0/-। 00040 | 0/-10 | 39.688/1.5625 | 0/-। 00065 | 0/-16 | 2.2500/57.150 | 0/-। 012 | 0/-300 | 1.7547/44.57 | 0/-। 012 | 0/-300 | .0679/1.727 | 1.4687/37.306 | .06/1.5 | .5625/14.2875 | 50 ° | .0004/10 | .0006/15 | -.0002/এএইচ 15-4 | 980 | 1570 |
| LMB20UU | 6 | 440 | LMB20UU-এজে | 6 | 430 | LMB20UU-OP | 5 | 370 | 1-1/4 | 31.75 | 1.25 | 31.75 | 0/-। 00035 | 0/-8 | 0/-। 00050 | 0/-12 | 50.800/2.0000 | 0/-। 00075 | 0/-19 | 2.6250/66.675 | 0/-। 012 | 0/-300 | 2.0047/50.92 | 0/-। 012 | 0/-300 | .0679/1.727 | 1.8859/47.904 | .10/2.5 | .625/15.875 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 1570 | 2740 |
| Lmb24uu | 6 | 670 | Lmb24uu-aj | 6 | 660 | LMB24UU-OP | 5 | 570 | 1-1/2 | 38.1 | 1.5 | 38.1 | 0/-। 00035 | 0/-8 | 0/-। 00050 | 0/-12 | 60.325/2.3750 | 0/-। 00075 | 0/-19 | 3.0000/76.200 | 0/-। 012 | 0/-300 | 2.4118/61.26 | 0/-। 012 | 0/-300 | .0859/2.184 | 2.2389/56.870 | .12/3 | .75/19.05 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 2180 | 4020 |
| Lmb32uu | 6 | 1 | LMB32UU-এজে | 6 | 1120 | LMB32UU-OP | 5 | 980 | 2 | 50.8 | 2 | 50.8 | 0/-। 00035 | 0/-8 | 0/-। 00050 | 0/-12 | 76.200/3.0000 | 0/-। 00090 | 0/-22 | 4.0000/101.600 | 0/-। 012 | 0/-300 | 3.1917/81.07 | 0/-। 012 | 0/-300 | .1029/2.616 | 2.8379/72.085 | .12/3 | 1.0/25.40 | 50 ° | .0007/17 | .0010/25 | -.0005-13 | 3820 | 7940 |

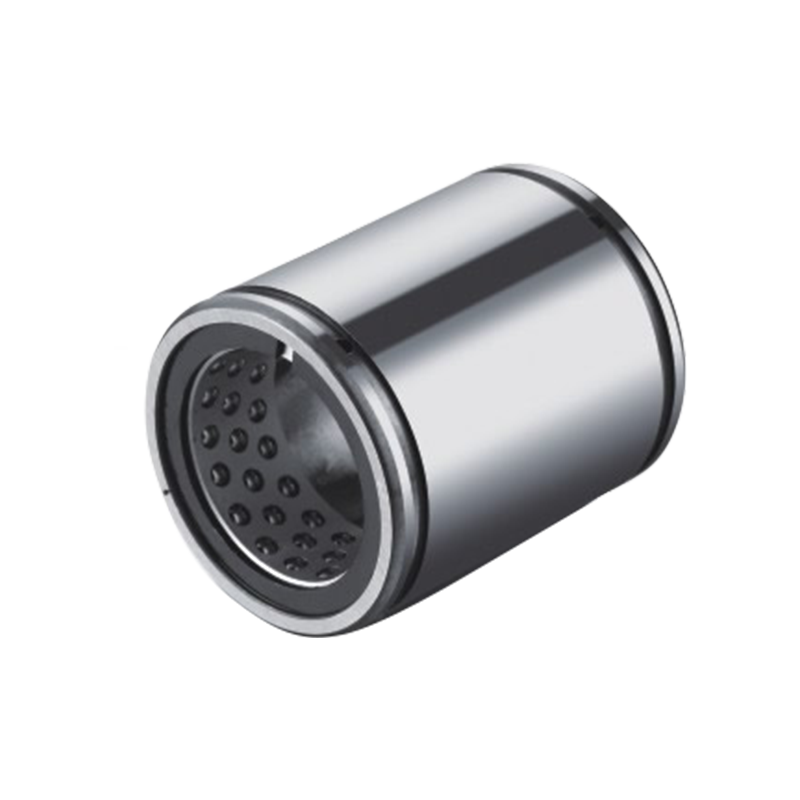

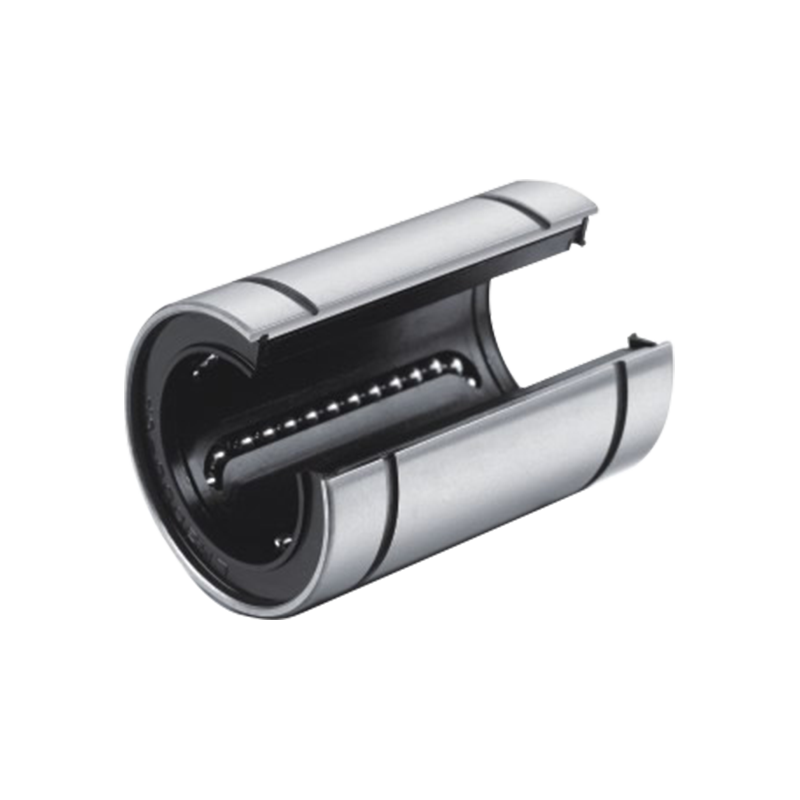

এলএমবি ... ইউউ..ওপি সিরিজ
×
| মডেল | সর্বাধিক স্ট্রোক (মিমি) | সারি সংখ্যা | ডা | প্রধান মাত্রা এবং সহনশীলতা | বেসিক লোড রেটিং (কেএন) | ওজন (কেজি) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| মিমি | সহনশীলতা | ডি মিমি | সহনশীলতা (μm) | এল মিমি | সহনশীলতা (μm) | এল মিমি | টি মিমি | টি (মিমি) | ডি (মিমি) | আর | গতিশীল | স্থির | ||||
| এসটি 8 বি | 8 | 6 | 8 | 1.69 | 15 | 0/-11 | 24 | 0/ -0.2 | 17.1 | 1.5 | 0.5 | 1.2 | 0.5 | 549 | 490 | 16.8 |
| এসটি 10 বি | 8 | 6 | 10 | 1.69 | 19 | 0/-13 | 30 | 0/ -0.2 | 22.7 | 1.5 | 0.5 | 1.2 | 0.5 | 130 | 931 | 31.2 |
| এসটি 12 বি | 8 | 6 | 12 | 1.69 | 23 | 0/-13 | 32 | 0/ -0.2 | 24.5 | 1.5 | 0.5 | 1.2 | 0.5 | 1720 | 1630 | 46 |
| এসটি 16 বি | 16 | 6 | 16 | 1.69 | 28 | 0/-13 | 37 | 0/ -0.2 | 29.1 | 1.5 | 0.7 | 1.3 | 0.5 | 1910 | 1980 | 75 |
| এসটি 20 বি | 20 | 6 | 20 | 1.65 | 32 | 0/-16 | 45 | 0/ -0.2 | 35.8 | 2 | 0.7 | 1.5 | 0.5 | 260 | 2320 | 106 |
| এসটি 25 বি | 20 | 6 | 25 | 1.65 | 37 | 0/-16 | 45 | 0/ -0.3 | 35.8 | 2 | 0.7 | 1.6 | 1 | 2170 | 2670 | 125 |
| এসটি 30 বি | 44 | 6 | 30 | 1.65 | 45 | 0/-16 | 65 | 0/ -0.3 | 53.5 | 2.5 | 1 | 2 | 1 | 4800 | 6270 | 220 |
| এসটি 35 বি | 54 | 6 | 35 | 1.64 | 52 | 0/-19 | 70 | 0/ -0.3 | 58.5 | 2.5 | 1 | 2 | 1.5 | 550 | 760 | 346 |
| এসটি 40 বি | 66 | 6 | 40 | 1.64 | 60 | 0/-19 | 80 | 0/ -0.3 | 68.3 | 2.5 | 1 | 2 | 1.5 | 6710 | 9560 | 540 |
| এসটি 50 বি | 88 | 6 | 50 | 1.64 | 72 | 0/-19 | 100 | 0/ -0.3 | 86.4 | 3 | 1 | 2.5 | 1.5 | 8970 | 13800 | 862 |
| এসটি 60 বি | 88 | 6 | 60 | 1.63 | 85 | 0/-22 | 100 | 0/ -0.3 | 86.4 | 3 | 1 | 2.5 | 2 | 9700 | 16500 | 1290 |
| এসটি 80 বি | 76 | 6 | 80 | 1.63 | 110 | 0/-22 | 100 | 0/ -0.4 | 86 | 3 | 1.5 | 2.5 | 2 | 12700 | 24300 | 2110 |
| ST100B | 76 | 6 | 100 | 1.61 | 130 | 0/-25 | 100 | 0/ -0.4 | 86 | 3 | 1.5 | 2.5 | 2 | 13700 | 29400 | 2520 |

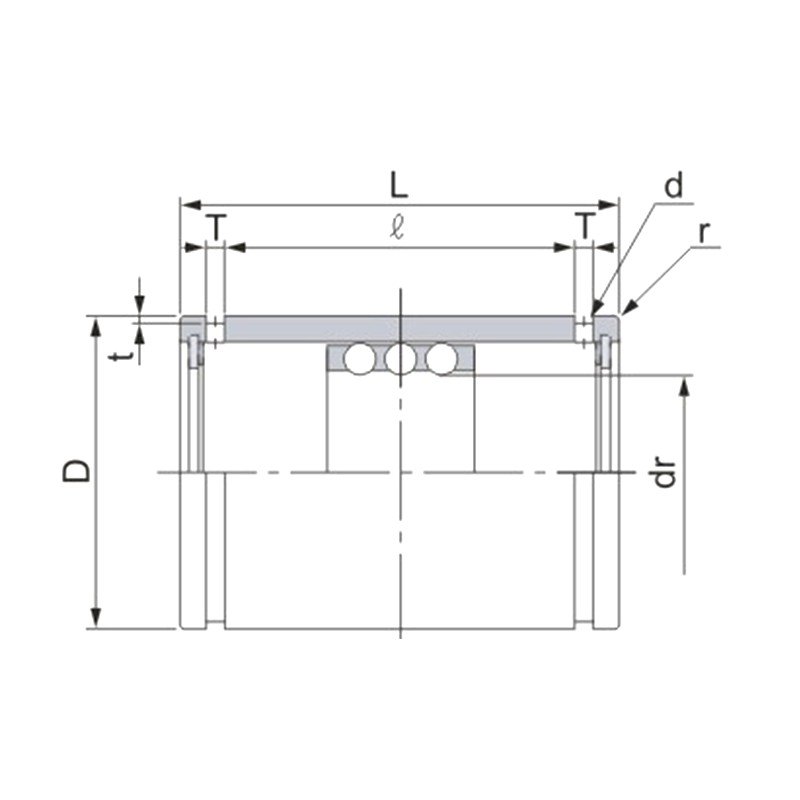

এসটি ... বি সিরিজ
