22300 সিরিজ

দ 22300 সিরিজের গোলাকার রোলার বিয়ারিং একটি ভারী-শুল্ক রেডিয়াল ভারবহন উচ্চ লোড ক্ষমতা এবং উল্লেখযোগ্য খাদ মিস্যালাইনমেন্ট মিটমাট করার জন্য ডিজাইন করা হয়েছে। এই সিরিজটিতে দুটি সারি প্রতিসাম্য ব্যারেল-আকৃতির রোলার রয়েছে যা একটি সাধারণ গোলকের বাইরের রিং রেসওয়ের মধ্যে ঘোরে, যা ভিতরের রিং, রোলার এবং খাঁচাকে ভারবহন কেন্দ্রের চারপাশে কাত করতে দেয়। উচ্চ-কার্বন ক্রোমিয়াম ইস্পাত (GCr15) থেকে নির্মিত, 22300 সিরিজটি কম্পন, প্রভাব লোড এবং কাঠামোগত বিচ্যুতি দ্বারা চিহ্নিত পরিবেশে স্থায়িত্বের জন্য ইঞ্জিনিয়ার করা হয়েছে। অভ্যন্তরীণ জ্যামিতি কম ঘর্ষণ এবং তাপ উত্পাদনের জন্য অপ্টিমাইজ করা হয়েছে, যান্ত্রিক সিস্টেমের দাবিতে বর্ধিত পরিষেবা ব্যবধান সমর্থন করে। নলাকার এবং টেপারড বোর (K) উভয় কনফিগারেশনে উপলব্ধ, এই বিয়ারিংগুলি শিল্প শক্তি ট্রান্সমিশনের জন্য বহুমুখী মাউন্টিং বিকল্পগুলিকে সহজতর করে৷

অনুসন্ধান পাঠান

22300 সিরিজের গোলাকার রোলার বিয়ারিং

মূল প্রযুক্তিগত সুবিধা

স্ব-সারিবদ্ধ করার ক্ষমতা: ক্ষতিপূরণ দেয় কৌণিক মিসলাইনমেন্ট অভ্যন্তরীণ ঘর্ষণ বৃদ্ধি বা ভারবহন জীবন হ্রাস ছাড়া খাদ এবং হাউজিং মধ্যে.
রেডিয়াল এবং অক্ষীয় লোড ব্যবস্থাপনা: একই সাথে পরিচালনা করার সময় ভারী রেডিয়াল লোড পরিচালনা করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে খোঁচা লোড উভয় দিকে
তাপীয় স্থিতিশীলতা: তাপ-চিকিত্সা প্রক্রিয়া ভারবহন বজায় রাখা নিশ্চিত করে মাত্রিক স্থিতিশীলতা উচ্চ তাপমাত্রায় ক্রমাগত অপারেশন চলাকালীন।
প্রভাব প্রতিরোধের: শক্তিশালী রোলার থেকে রেসওয়ে যোগাযোগ এলাকা কার্যকরভাবে বিতরণ করে শক লোড , অকাল ক্লান্তি এবং পৃষ্ঠ spalling প্রতিরোধ.

পণ্যের বৈশিষ্ট্য

প্রযুক্তিগত পরামিতি	স্পেসিফিকেশন বিস্তারিত
উপাদান	ক্রোম স্টিল GCr15 / SAE 52100
সিরিজ পরিসীমা	22308 থেকে 22380 পর্যন্ত
সীমানা মাত্রা	ISO 15 মেট্রিক স্ট্যান্ডার্ড
খাঁচার প্রকার	চাপা ইস্পাত (CC) / মেশিনযুক্ত ব্রাস (CA) / রিইনফোর্সড নাইলন
তৈলাক্তকরণ বৈশিষ্ট্য	W33 (তৈলাক্তকরণ খাঁজ এবং তিনটি গর্ত সহ বাইরের রিং)
সহনশীলতা ক্লাস	P0 (সাধারণ), P6, P5

প্রাথমিক অ্যাপ্লিকেশন পরিস্থিতি

খনি এবং খনন: ভারি-শুল্ক স্পন্দিত পর্দা , চোয়াল crushers, এবং পরিবাহক কপিকল সিস্টেম.
নির্মাণ যন্ত্রপাতি: মধ্যে একীভূত রাস্তা রোলার , ক্রেন, এবং কংক্রিট মিশ্রণ সরঞ্জাম.
পাল্প এবং কাগজ শিল্প: সিলিন্ডার এবং সাকশন রোল শুকানোর জন্য সমর্থন প্রয়োজন উচ্চ নির্ভুল ঘূর্ণন তাপ অধীনে
সামুদ্রিক এবং অফশোর: প্রপালশন শ্যাফটিং, উইঞ্চ, এবং রাডার স্টক উন্মুক্ত গতিশীল কাঠামোগত নমন .

অপারেশনাল নির্দেশিকা এবং রক্ষণাবেক্ষণ

স্টোরেজ এবং হ্যান্ডলিং

দ 22300 সিরিজ বিয়ারিং তাদের মূল রাখা আবশ্যক VCI (বাষ্প ক্ষয় প্রতিরোধক) ইনস্টলেশন পর্যন্ত প্যাকেজিং। একটি পরিষ্কার, শুষ্ক পরিবেশে একটি অনুভূমিক অবস্থানে সংরক্ষণ করুন যেখানে তাপমাত্রার ওঠানামা ন্যূনতম। প্রতিরোধ করার জন্য বড়-ব্যাসের বিয়ারিংয়ের জন্য উল্লম্ব স্টোরেজ এড়িয়ে চলুন উপবৃত্তাকার বিকৃতি রিং এর

ইনস্টলেশন এবং তৈলাক্তকরণ নোট

মাউন্টিং ফোর্স: এর মাধ্যমে মাউন্টিং বল প্রয়োগ করবেন না ঘূর্ণায়মান উপাদান ; টেপারড বোর ইনস্টলেশনের জন্য সঠিক ইন্ডাকশন হিটার বা হাইড্রোলিক নাট ব্যবহার করুন।
লুব্রিকেন্ট নির্বাচন: সঙ্গে লুব্রিকেন্ট ব্যবহার করুন EP (চরম চাপ) additives ভারী-লোড অ্যাপ্লিকেশনের জন্য। গ্রীস বা তেল অপারেটিং তাপমাত্রা এবং dN গতি ফ্যাক্টরের সাথে সামঞ্জস্যপূর্ণ তা নিশ্চিত করুন।
ক্লিয়ারেন্স যাচাইকরণ: টেপারড বোর বিয়ারিংয়ের জন্য, পরিমাপ করুন রেডিয়াল ইন্টারনাল ক্লিয়ারেন্স (RIC) সঠিক হস্তক্ষেপ ফিট নিশ্চিত করতে একটি অনুভবকারী গেজ ব্যবহার করে হ্রাস।
দূষণ নিয়ন্ত্রণ: নিশ্চিত করুন যে সমস্ত সিল এবং হাউজিং কভার অক্ষত আছে যাতে প্রবেশ রোধ করা যায় ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণা , যা ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিধানের প্রাথমিক কারণ।

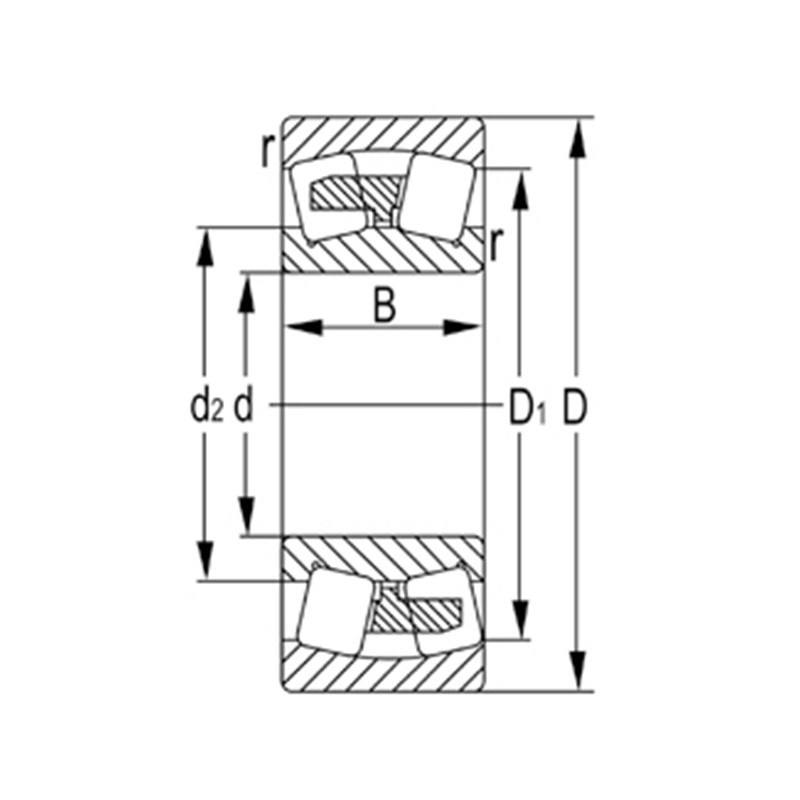

পদবী	প্রধান মাত্রা (মিমি)				বেসিক লোড রেটিং (KN)		সীমিত গতি (rpm)		ওজন
পদবী	d	ডি	খ	rs মিনিট	ডিynamic(Cr)	স্ট্যাটিক(কর)	গ্রীস	তেল	(কেজি)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309K	45	100	36	1.5	148	167	3400	5300	1.3
22309KW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310K	50	110	40	2	186	212	3100	4800	1.75
22310KW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311K	55	120	43	2	204	234	2800	4400	2.25
22311KW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312K	60	130	46	2.1	238	273	2600	4000	2.83
22312KW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313K	65	140	48	2.1	265	320	2400	3700	3.37
22313KW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315K	75	160	55	2.1	330	410	2100	3200	5.13
22315KW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316K	80	170	58	2.1	385	470	2000	3000	5.91
22316KW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317K	85	180	60	3	415	510	1900	2900	6.94
22317KW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318K	90	190	64	3	480	590	1800	2700	8.16
22318KW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319K	95	200	67	3	500	615	1600	2500	9.54
22319KW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320K	100	215	73	3	605	755	1600	2400	12.1
22320KW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322K	110	240	80	3	745	930	1400	2200	16.7
22322KW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324K	120	260	86	3	880	1120	1300	2000	21
22324KW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326K	130	280	93	4	1000	1290	1200	1800	26.2
22326KW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328K	140	300	102	4	1130	1460	1100	1700	33
22328KW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330K	150	320	108	4	1270	1750	1000	1600	41.8
22330KW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336K	180	380	126	4	1740	2560	830	1300	68.5
22336KW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338K	190	400	132	5	1870	2790	780	1200	79.3
22338KW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340K	200	420	138	5	2040	3050	740	1100	91.2
22340KW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348K	240	500	155	5	2720	4100	600	930	145
22348KW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352K	260	540	165	6	3100	4750	550	850	179
22352KW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356K	280	580	175	6	3500	5350	500	780	220
22356KW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360K	300	620	185	7.5	3600	5400	470	720	265
22360KW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
