22200 সিরিজ

দ 22200 সিরিজের গোলাকার রোলার বিয়ারিং একটি শক্তিশালী, স্ব-সারিবদ্ধ বিয়ারিং ইউনিট যা উভয় দিকে উচ্চ রেডিয়াল লোড এবং মাঝারি অক্ষীয় লোডগুলিকে মিটমাট করার জন্য তৈরি করা হয়েছে। এই সিরিজটিতে দুটি সারি প্রতিসাম্য ব্যারেল-আকৃতির রোলার রয়েছে যা একটি সাধারণ গোলকের বাইরের রিং রেসওয়ের মধ্যে ঘোরে। এই অভ্যন্তরীণ জ্যামিতিটি ভারবহনকে অভ্যন্তরীণ ঘর্ষণ বাড়ানো বা কর্মক্ষম জীবন হ্রাস না করে শ্যাফ্ট মিসলাইনমেন্ট এবং হাউজিং ডিফ্লেকশনের জন্য ক্ষতিপূরণ দেওয়ার অনুমতি দেয়। উচ্চ-পরিচ্ছন্নতা ক্রোম স্টিল (GCr15) থেকে তৈরি, 22200 সিরিজটি নলাকার এবং টেপারড বোর (K প্রত্যয়) কনফিগারেশনে উপলব্ধ। এর নকশাটি ভারী-শুল্ক শিল্প যন্ত্রপাতির জন্য অপ্টিমাইজ করা হয়েছে যেখানে কম্পন, শক লোড এবং কাঠামোগত ভুল-সংযুক্তি বিদ্যমান, যা কঠোর অপারেটিং অবস্থার অধীনে যান্ত্রিক স্থিতিশীলতা প্রদান করে৷

অনুসন্ধান পাঠান

22200 সিরিজের গোলাকার রোলার বিয়ারিং

মূল প্রযুক্তিগত সুবিধা

মিসলাইনমেন্ট ক্ষতিপূরণ: দ স্ব-সারিবদ্ধ করার ক্ষমতা নির্দিষ্ট ভারবহন আকার এবং লোড অবস্থার উপর নির্ভর করে 1° থেকে 2.5° এর কৌণিক বিচ্যুতির অনুমতি দেয়।
উচ্চ লোড ক্ষমতা: বড়-ব্যাসের রোলার এবং অপ্টিমাইজড রেসওয়ে প্রোফাইলগুলি সর্বাধিক করে গতিশীল এবং স্ট্যাটিক লোড রেটিং .
দrmal Stability: যথার্থ-স্থল পৃষ্ঠ এবং অভ্যন্তরীণ ক্লিয়ারেন্স সময় সামঞ্জস্যপূর্ণ কর্মক্ষমতা জন্য অনুমতি দেয় উচ্চ-তাপমাত্রা অপারেশন .
বহুমুখী মাউন্টিং: সাথে সামঞ্জস্যপূর্ণ অ্যাডাপ্টারের হাতা বা প্রত্যাহার হাতা মসৃণ বা ধাপযুক্ত shafts সহজ ইনস্টলেশনের জন্য.

মূল পণ্য বৈশিষ্ট্য

প্রযুক্তিগত পরামিতি	স্পেসিফিকেশন বিস্তারিত
উপাদান রচনা	উচ্চ-কার্বন ক্রোমিয়াম বিয়ারিং স্টিল (GCr15)
খাঁচা বৈকল্পিক	চাপা ইস্পাত (CC), মেশিনযুক্ত ব্রাস (CA), বা রিইনফোর্সড পলিমার
বোর টাইপ	নলাকার বোর / টেপারড বোর (1:12)
তৈলাক্তকরণ বৈশিষ্ট্য	W33 (পেরিফেরাল গ্রুভ এবং তিনটি লুব্রিকেশন হোল)
সহনশীলতা ক্লাস	P0 (সাধারণ), P6, বা P5 যথার্থ স্তর
অভ্যন্তরীণ ক্লিয়ারেন্স	C0, C2, C3, বা C4 (রেডিয়াল ক্লিয়ারেন্স)

প্রাথমিক অ্যাপ্লিকেশন পরিস্থিতি

খনি এবং খনন: মধ্যে একীভূত crushers, পর্দা vibrating , এবং পরিবাহক সিস্টেম ভারী ধ্বংসাবশেষ এবং প্রভাব উন্মুক্ত.
পাল্প এবং কাগজ শিল্প: বড় ব্যাস জন্য সমর্থন শুকানোর সিলিন্ডার এবং প্রেস রোলস সুনির্দিষ্ট খাদ প্রান্তিককরণ প্রয়োজন.
ধাতু প্রক্রিয়াকরণ: ব্যবহার করা হয় রোলিং মিলস এবং ক্রমাগত ঢালাই সরঞ্জাম চরম তাপ এবং যান্ত্রিক চাপ বিষয়.
বিদ্যুৎ উৎপাদন: নির্ভরযোগ্য জন্য বায়ু টারবাইন প্রধান shafts এবং গিয়ারবক্স সমাবেশ পাওয়া যায় টর্ক ট্রান্সমিশন .

হ্যান্ডলিং, স্টোরেজ এবং ইনস্টলেশন প্রোটোকল

স্টোরেজ পরিবেশ

বিয়ারিং তাদের রাখা আবশ্যক মূল সিল করা প্যাকেজিং এবং একটি স্থিতিশীল তাপমাত্রা সহ একটি পরিষ্কার, শুষ্ক এলাকায় সংরক্ষণ করা হয়। প্রতিরোধ করার জন্য আপেক্ষিক আর্দ্রতা 60% এর বেশি হওয়া উচিত নয় পৃষ্ঠের ক্ষয় . বড়-ব্যাসের 22200 সিরিজের বিয়ারিংগুলিকে ফ্ল্যাট করে রাখা উচিত যাতে বর্ধিত সময়ের জন্য সম্ভাব্য রিং বিকৃতি এড়াতে হয়।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ

মাউন্টিং ফোর্স: সরাসরি বিয়ারিং আঘাত করবেন না. একটি ব্যবহার করুন আনয়ন হিটার গরম মাউন্ট করার জন্য বা টেপারড বোর বসার জন্য একটি হাইড্রোলিক বাদাম যাতে চাপ বিতরণ নিশ্চিত করা যায়।
তৈলাক্তকরণ ব্যবস্থাপনা: লুব্রিকেন্টের প্রকারের সাথে মেলে তা নিশ্চিত করুন সান্দ্রতা প্রয়োজনীয়তা অপারেটিং গতির। জন্য W33 সিরিজ বিয়ারিং , দূষক আউট ফ্লাশ বাইরের রিং খাঁজ মাধ্যমে relubricate.
ক্লিয়ারেন্স যাচাইকরণ: টেপারড বোর বিয়ারিং ইনস্টল করার সময়, পরিমাপ করুন রেডিয়াল অভ্যন্তরীণ ক্লিয়ারেন্স হ্রাস সঠিক হস্তক্ষেপ ফিট নিশ্চিত করতে একটি অনুভবকারী গেজ সহ।
দূষণ নিয়ন্ত্রণ: রক্ষণাবেক্ষণ sealing অখণ্ডতা ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণা এবং আর্দ্রতা প্রবেশ রোধ করতে (গোলকোষ বা যোগাযোগের সীল ব্যবহার করে)।

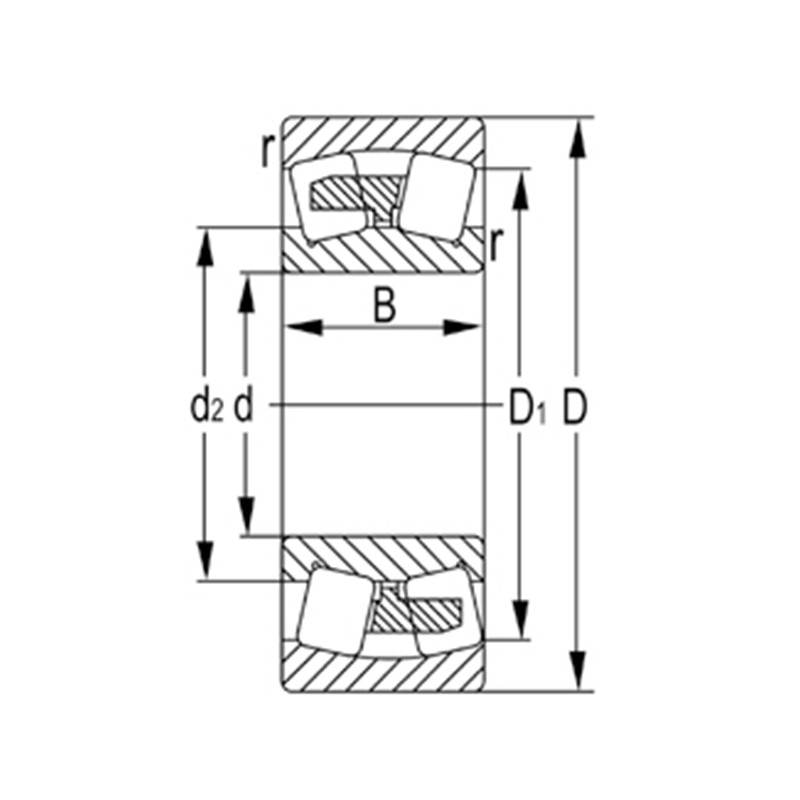

পদবী	প্রধান মাত্রা (মিমি)				বেসিক লোড রেটিং (KN)		সীমিত গতি (rpm)		ওজন
পদবী	d	ডি	খ	rs মিনিট	ডিynamic(Cr)	স্ট্যাটিক(কর)	গ্রীস	তেল	(কেজি)
22205	25	52	18	1	36.5	36	6500	10000	0.186
22205K	25	52	18	1	36.5	36	6500	10000	0.182
22205KW33C3	25	52	18	1	36.5	36	6500	10000	0.182
22205W33C3	25	52	18	1	36.5	36	6500	10000	0.186
22206	30	62	20	1	49	49	5700	8800	0.287
22206K	30	62	20	1	49	49	5700	8800	0.282
22206KW33C3	30	62	20	1	49	49	5700	8800	0.282
22206W33C3	30	62	20	1	49	49	5700	8800	0.287
22207	35	72	23	1.1	69.5	71	4900	7500	0.446
22207K	35	72	23	1.1	69.5	71	4900	7500	0.437
22207KW33C3	35	72	23	1.1	69.5	71	4900	7500	0.437
22207W33C3	35	72	23	1.1	69.5	71	4900	7500	0.446
22208	40	80	23	1.1	79	88.5	4300	6600	0.526
22208K	40	80	23	1.1	79	88.5	4300	6600	0.515
22208KW33C3	40	80	23	1.1	79	88.5	4300	6600	0.515
22208W33C3	40	80	23	1.1	79	88.5	4300	6600	0.526
22209	45	85	23	1.1	82.5	95	3800	5900	0.584
22209K	45	85	23	1.1	82.5	95	3800	5900	0.572
22209KW33C3	45	85	23	1.1	82.5	95	3800	5900	0.572
22209W33C3	45	85	23	1.1	82.5	95	3800	5900	0.584
22210	50	90	23	1.1	86	102	3500	5300	0.63
22210K	50	90	23	1.1	86	102	3500	5300	0.616
22210KW33C3	50	90	23	1.1	86	102	3500	5300	0.616
22210W33C3	50	90	23	1.1	86	102	3500	5300	0.63
22211	55	100	25	1.5	118	144	3200	4900	0.808
22211K	55	100	25	1.5	118	144	3200	4900	0.79
22211KW33C3	55	100	25	1.5	93.5	110	3200	4200	0.832
22211W33C3	55	100	25	1.5	118	144	3200	4900	0.808
22212	60	110	28	1.5	115	147	2900	4500	1.15
22212K	60	110	28	1.5	115	147	2900	4500	1.13
22212KW33C3	60	110	28	1.5	115	147	2900	4500	1.13
22212W33C3	60	110	28	1.5	115	147	2900	4500	1.15
22213	65	120	31	1.5	143	179	2700	4200	1.5
22213K	65	120	31	1.5	143	179	2700	4200	1.47
22213KW33C3	65	120	31	1.5	143	179	2700	4200	1.47
22213W33C3	65	120	31	1.5	143	179	2700	4200	1.5
22214	70	125	31	1.5	154	201	2500	3900	1.55
22214K	70	125	31	1.5	154	201	2500	3900	1.52
22214KW33C3	70	125	31	1.5	154	201	2500	3900	1.52
22214W33C3	70	125	31	1.5	154	201	2500	3900	1.55
22215	75	130	31	1.5	166	223	2300	3600	1.65
22215K	75	130	31	1.5	166	223	2300	3600	1.61
22215KW33C3	75	130	31	1.5	166	223	2300	3600	1.61
22215W33C3	75	130	31	1.5	166	223	2300	3600	1.65
22216	80	140	33	2	213	277	2200	3400	1.99
22216K	80	140	33	2	213	277	2200	3400	1.94
22216KW33C3	80	140	33	2	213	277	2200	3400	1.94
22216W33C3	80	140	33	2	213	277	2200	3400	1.99
22217	85	150	36	2	251	320	2100	3200	2.49
22217K	85	150	36	2	251	320	2100	3200	2.43
22217KW33C3	85	150	36	2	251	320	2100	3200	2.43
22217W33C3	85	150	36	2	251	320	2100	3200	2.49
22218	90	160	40	2	292	385	1900	3000	3.24
22218K	90	160	40	2	292	385	1900	3000	3.16
22218KW33C3	90	160	40	2	292	385	1900	3000	3.16
22218W33C3	90	160	40	2	292	385	1900	3000	3.24
22219	95	170	43	2.1	294	390	1800	2800	4.1
22219K	95	170	43	2.1	294	390	1800	2800	4.01
22219KW33C3	95	170	43	2.1	294	390	1800	2800	4.01
22219W33C3	95	170	43	2.1	294	390	1800	2800	4.1
22220	100	180	46	2.1	315	415	1700	2700	4.95
22220K	100	180	46	2.1	315	415	1700	2700	4.84
22220KW33C3	100	180	46	2.1	315	415	1700	2700	4.84
22220W33C3	100	180	46	2.1	315	415	1700	2700	4.95
22222	110	200	53	2.1	410	570	1600	2400	7.2
22222K	110	200	53	2.1	410	570	1600	2400	7.04
22222KW33C3	110	200	53	2.1	410	570	1600	2400	7.04
22222W33C3	110	200	53	2.1	410	570	1600	2400	7.2
22224	120	215	58	2.1	485	700	1400	2200	9.1
22224K	120	215	58	2.1	485	700	1400	2200	8.89
22224KW33C3	120	215	58	2.1	485	700	1400	2200	8.89
22224W33C3	120	215	58	2.1	485	700	1400	2200	9.1
22226	130	230	64	3	570	790	1300	2000	11.2
22226K	130	230	64	3	570	790	1300	2000	10.9
22226KW33C3	130	230	64	3	570	790	1300	2000	10.9
22226W33C3	130	230	64	3	570	790	1300	2000	11.2
22228	140	250	68	3	685	975	1200	1900	14
22228K	140	250	68	3	685	975	1200	1900	13.7
22228KW33C3	140	250	68	3	685	975	1200	1900	13.7
22228W33C3	140	250	68	3	685	975	1200	1900	14
22230	150	270	73	3	775	1160	1100	1700	18.1
22230K	150	270	73	3	775	1160	1100	1700	17.7
22230KW33C3	150	270	73	3	775	1160	1100	1700	17.7
22230W33C3	150	270	73	3	775	1160	1100	1700	18.1
22232	160	290	80	3	870	1290	1000	1600	22.7
22232K	160	290	80	3	870	1290	1000	1600	22.2
22232KW33C3	160	290	80	3	870	1290	1000	1600	22.2
22232W33C3	160	290	80	3	870	1290	1000	1600	22.7
22234	170	310	86	4	1000	1520	980	1500	28
22234K	170	310	86	4	1000	1520	980	1500	27.3
22234KW33C3	170	310	86	4	1000	1520	980	1500	27.3
22234W33C3	170	310	86	4	1000	1520	980	1500	28
22236	180	320	86	4	1040	1610	920	1400	29.3
22236K	180	320	86	4	1040	1610	920	1400	28.6
22236KW33C3	180	320	86	4	1040	1610	920	1400	28.6
22236W33C3	180	320	86	4	1040	1610	920	1400	29.3
22238	190	340	92	4	1160	1810	860	1300	36.6
22238K	190	340	92	4	1160	1810	860	1300	35.8
22238KW33C3	190	340	92	4	1160	1810	860	1300	35.8
22238W33C3	190	340	92	4	1160	1810	860	1300	36.6
22240	200	360	98	4	1310	2010	820	1300	44
22240K	200	360	98	4	1310	2010	820	1300	43
22240KW33C3	200	360	98	4	1310	2010	820	1300	43
22240W33C3	200	360	98	4	1310	2010	820	1300	44
22244	220	400	108	4	1580	2460	730	1100	60.4
22244K	220	400	108	4	1580	2460	730	1100	59.1
22244KW33C3	220	400	108	4	1580	2460	730	1100	59.1
22244W33C3	220	400	108	4	1580	2460	730	1100	60.4
22248	240	440	120	4	1940	3100	660	1000	81.7
22248K	240	440	120	4	1940	3100	660	1000	80
22248KW33C3	240	440	120	4	1940	3100	660	1000	80
22248W33C3	240	440	120	4	1940	3100	660	1000	81.7
22252	260	480	130	5	2230	3600	610	930	106
22252K	260	480	130	5	2230	3600	610	930	104
22252KW33C3	260	480	130	5	2230	3600	610	930	104
22252W33C3	260	480	130	5	2230	3600	610	930	106
22256	280	500	130	5	2310	3800	560	860	112
22256K	280	500	130	5	2310	3800	560	860	110
22256KW33C3	280	500	130	5	2310	3800	560	860	110
22256W33C3	280	500	130	5	2310	3800	560	860	112
22260	300	540	140	5	2670	4350	510	790	141
22260K	300	540	140	5	2670	4350	510	790	138
22260KW33C3	300	540	140	5	2670	4350	510	790	138
22260W33C3	300	540	140	5	2670	4350	510	790	141
