NA সিরিজ সন্নিবেশ বিয়ারিং হল রোলিং বিয়ারিং যা ইনস্টলেশন এবং রক্ষণাবেক্ষণ সহজ করার জন্য ডিজাইন করা হয়েছে। এগুলি সাধারণত একটি অভ্যন্তরীণ রিং, একটি বাইরের রিং এবং ঘূর্ণায়মান উপাদান নিয়ে গঠিত। অভ্যন্তরীণ রিংটি সরাসরি খাদের উপর ইনস্টল করা যেতে পারে, যখন বাইরের রিংটি সাধারণত কেসিং বা বন্ধনীতে স্থির থাকে। এনএ সিরিজের বিয়ারিংগুলির ভাল পরিধান প্রতিরোধের এবং লোড-ভারবহন ক্ষমতা রয়েছে এবং শিল্প সরঞ্জাম, কৃষি যন্ত্রপাতি, পাওয়ার সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। তাদের নকশা অক্ষ অফসেট এবং কোণ পরিবর্তন একটি নির্দিষ্ট ডিগ্রী সঙ্গে অপারেশন অনুমতি দেয়, তাদের অত্যন্ত অভিযোজিত করে তোলে. এই সিরিজের বিয়ারিংগুলি কঠোর পরিবেশে তাদের কর্মক্ষমতা উন্নত করতে বিভিন্ন ধরণের সিলিং এবং ডাস্টপ্রুফিং বিকল্প সরবরাহ করে। NA সিরিজের সন্নিবেশ বিয়ারিংয়ের বৈশিষ্ট্যগুলি বিভিন্ন ধরনের প্রয়োগের প্রয়োজন মেটাতে এবং সরঞ্জাম রক্ষণাবেক্ষণের খরচ কমাতে তাদের একটি দক্ষ এবং নির্ভরযোগ্য পছন্দ করে তোলে৷
NA সিরিজের স্টেইনলেস স্টীল ইনসার্ট বল বিয়ারিং কনভেয়র এবং ড্রাইভ পজিশনের জন্য তৈরি করা হয়েছে যা নিয়মিত পরিষ্কার, আর্দ্রতার যোগাযোগ বা হালকা রাসায়নিক এক্সপোজারের মধ্য দিয়ে যায়। ঢোকানো স্টেইনলেস স্টিলের রিং এবং বলগুলিকে একটি উদ্ভট লকিং কলার দিয়ে যুক্ত করে, যা মেশিনযুক্ত কাঁধের প্রয়োজন ছাড়াই শ্যাফ্টকে আঁকড়ে ধরে। বাইরের রিংটি একটি গোলাকার প্রোফাইল বহন করে তাই ইউনিটটি স্ট্যান্ডার্ড অবতল হাউজিং-এ আসন করে এবং অল্প পরিমাণ শ্যাফ্ট বিচ্যুতি সহ্য করে। উভয় পক্ষই যোগাযোগের রাবার সিল ব্যবহার করে এবং শিপিংয়ের আগে গহ্বরটি খাদ্য-গ্রেড গ্রীস দিয়ে প্যাক করা হয়। বোরের ব্যাস 12 মিমি থেকে 50 মিমি, বাইরের ব্যাস 32 মিমি থেকে 100 মিমি, এবং প্রস্থ 12 মিমি থেকে 32 মিমি। পরিষেবার তাপমাত্রা -20°C এবং 110°C এর মধ্যে থাকে৷ সিরিজটি প্রধানত খাদ্য প্রক্রিয়াকরণ, পানীয় বোতলজাতকরণ, প্যাকেজিং লাইন এবং ফার্মাসিউটিক্যাল সরঞ্জামগুলিতে নির্দিষ্ট করা হয় যেখানে জারা প্রতিরোধের একটি সংগ্রহের প্রয়োজনীয়তা।
খাদটিকে তার পূর্ণ পরিধির চারপাশে আঁকড়ে ধরার জন্য অকেন্দ্রিক কলারটি ভিতরের রিংয়ের উপর ঘোরে, পয়েন্ট-কন্টাক্ট সেট স্ক্রুগুলির চেয়ে গ্রিপ বল আরও সমানভাবে ছড়িয়ে দেয়। এটি খাদ চিহ্নিতকরণের ঝুঁকি হ্রাস করে এবং শ্যাফ্ট পৃষ্ঠকে স্কোর না করে অপসারণের অনুমতি দেয়।
হ্যাঁ। গোলাকার বাইরের কনট্যুরটি স্ট্যান্ডার্ড অবতল হাউজিং বোরের সাথে মেলে, তাই সন্নিবেশটি সামঞ্জস্যপূর্ণ বালিশ ব্লক এবং ফ্ল্যাঞ্জযুক্ত ইউনিটগুলির সাথে ফিট করে। সমাবেশের আগে সন্নিবেশের বাইরের ব্যাসের বিপরীতে হাউজিং বোরের ব্যাস যাচাই করুন।
প্রতিটি ইউনিট সিল করার আগে H1 ফুড-গ্রেড গ্রীস দিয়ে প্যাক করা হয়। ফিল ভলিউম ভারবহন আকারের জন্য সেট করা হয়েছে, তাই লাইন-সাইড ইনস্টলেশনের আগে কোনও অতিরিক্ত তৈলাক্তকরণের প্রয়োজন নেই।
রিং এবং বল ভিজা এবং হালকা ক্ষয়কারী পরিষেবার জন্য নির্বাচিত একটি স্টেইনলেস বিয়ারিং গ্রেড ব্যবহার করে। প্রতিটি চালানের সাথে সরবরাহ করা উপাদানের শংসাপত্রে সঠিক গ্রেড তালিকাভুক্ত করা হয়।
পণ্যের পরামিতি

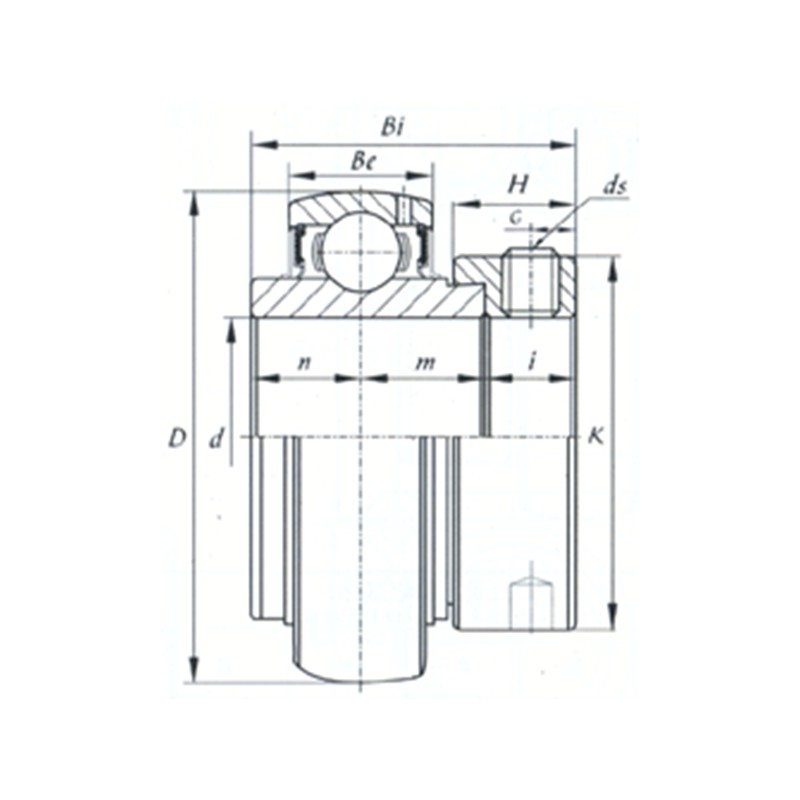

| বিয়ারিং নং | d | মাত্রা (মিমি) | বেসিক লোড রেটিং (kN) | ||||||||||
| (মিমি) | (ইন.) | D | হও | দ্বি | B1 | n | K | H | G | ডিএস | গতিশীল | স্থির | |
| NA203 | 17 | 40 | 14 | 37.3 | 27.8 | 13.9 | 28.6 | 13.5 | 5 | M6x1 | 900 | 500 | |
| NA203-11 | 17.463 | 11/16 | 40 | 14 | 37.3 | 27.8 | 13.9 | 28.6 | 13.5 | 5 | 1/4-28UNF | 900 | 500 |
| NA204-12 | 19.05 | 3/4 | 47 | 17 | 43.7 | 34.2 | 17.1 | 33.3 | 13.5 | 5 | 1/4-28UNF | 1250 | 650 |
| NA204 | 20 | 47 | 17 | 43.7 | 34.2 | 17.1 | 33.3 | 13.5 | 5 | M6x1 | 1250 | 650 | |
| NA205-14 | 22.225 | ৭/৮ | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA205-15 | 23.813 | 15/16 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA205 | 25 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | M6x1 | 1400 | 750 | |
| NA205-16 | 25.4 | 1 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA206-18 | 28.575 | 11/8 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA206 | 30 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | M8x1 | 1900 | 1100 | |
| NA206-19 | 30.163 | 13/16 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA206-20 | 31.75 | 11/4 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA207-20 | 31.75 | 11/4 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA207-22 | 34.925 | 13/8 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA207 | 35 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | M8x1 | 2550 | 1500 | |
| NA207-23 | 36.513 | 17/6 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA208-24 | 38.1 | 11/2 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | 5/16-24UNF | 2950 | 1800 |
| NA208-25 | 39.688 | 19/16 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | 5/16-24UNF | 2950 | 1800 |
| NA208 | 40 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | M8x1 | 2950 | 1800 | |
| NA209-26 | 41.275 | 15/8 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209-27 | 42.863 | 1 11/16 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209-28 | 44.45 | 13/4 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209 | 45 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | M8x1 | 3180 | 2050 | |
| NA210-31 | 49.213 | 1 15/16 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | 5/16-24UNF | 3500 | 2300 |
| NA210 | 50 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | M8x1 | 3500 | 2300 | |
| NA210-32 | 50.8 | 2 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | 5/16-24UNF | 3500 | 2300 |
| NA211-32 | 50.8 | 2 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | 3/8-24UNF | 4350 | 2900 |
| NA211 | 55 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | M10x1.25 | 4350 | 2900 | |
| NA211-35 | 55.563 | 23/16 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | 3/8-24UNF | 4350 | 2900 |
| NA212-36 | 57.15 | 21/4 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | 3/8-24UNF | 4750 | 3250 |
| NA212 | 60 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | M10x1.25 | 4750 | 3250 | |
| NA212-39 | 61.913 | 27/16 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | 3/8-24UNF | 4750 | 3250 |
| NA213-40 | 63.5 | 21/2 | 120 | 28 | 85.7 | 68.6 | 34.1 | 86 | 23.5 | 8.5 | 3/8-24UNF | 5700 | 4000 |
| NA213 | 65 | 120 | 28 | 85.7 | 68.6 | 34.1 | 86 | 23.5 | 8.5 | M10x1.25 | 5700 | 4000 | |
| NA215-47 | 74.613 | 215/16 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | 3/8-24UNF | 6600 | 4950 |
| NA215 | 75 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | M10x1.25 | 6600 | 4950 | |
| NA215-48 | 76.2 | 3 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | 3/8-24UNF | 6600 | 4950 |
